RPE s požární odolností EI-S 30 (45)

pro 2, 4 nebo 6 elektroměrů.



Cena (základní skříň) je pouze orientační, bez osazení přístroji. Pro konkrétní nabídku kontaktujte naše obchodní oddělení.

RPE EI-S, NRPE EI-S 30 (45)
Zvolená varianta není k dispozici. Reset vybraných parametrů.
16 874 Kč 9 973 Kč 18 236 Kč 10 270 Kč 22 993 Kč 11 049 Kč 17 369 Kč 10 120 Kč 18 745 Kč 10 425 Kč 23 034 Kč 11 238 Kč od 9 973 Kč
Dopřejte svému domu český originál
Dopřejte svému domu český originál
Nakupujete přímo u výrobce
Nakupujete přímo u výrobce
Navrhneme řešení
Navrhneme řešení
Tradice výroby z kovu od roku 1960
Tradice výroby z kovu započala v Plesné v roce 1960

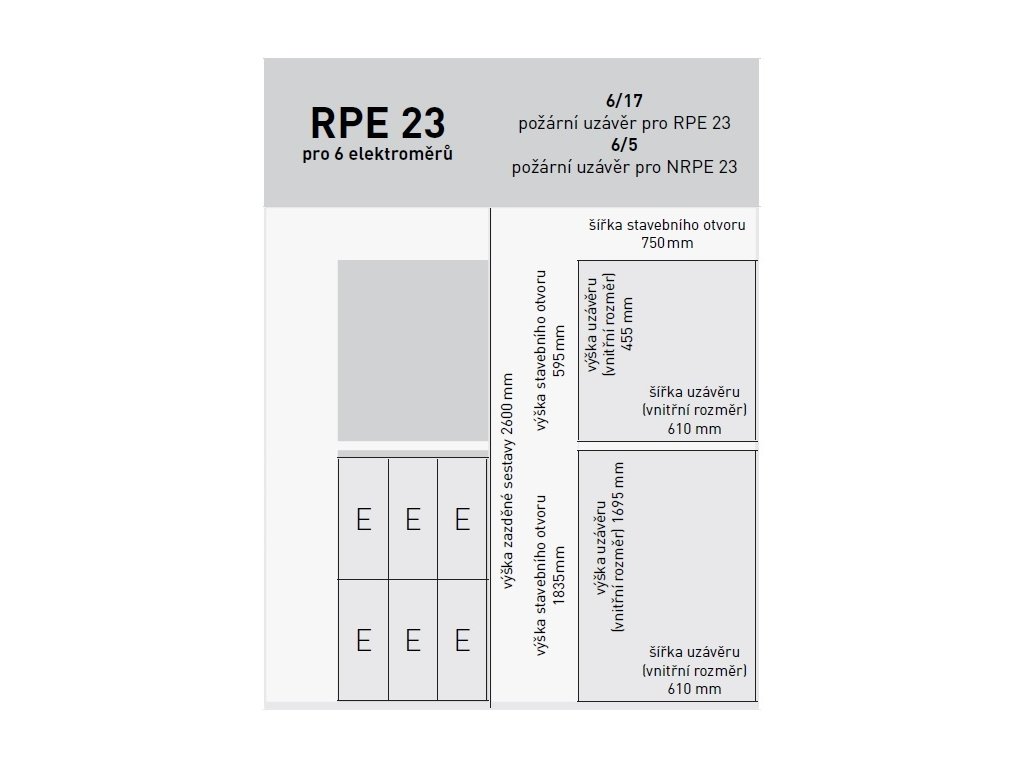

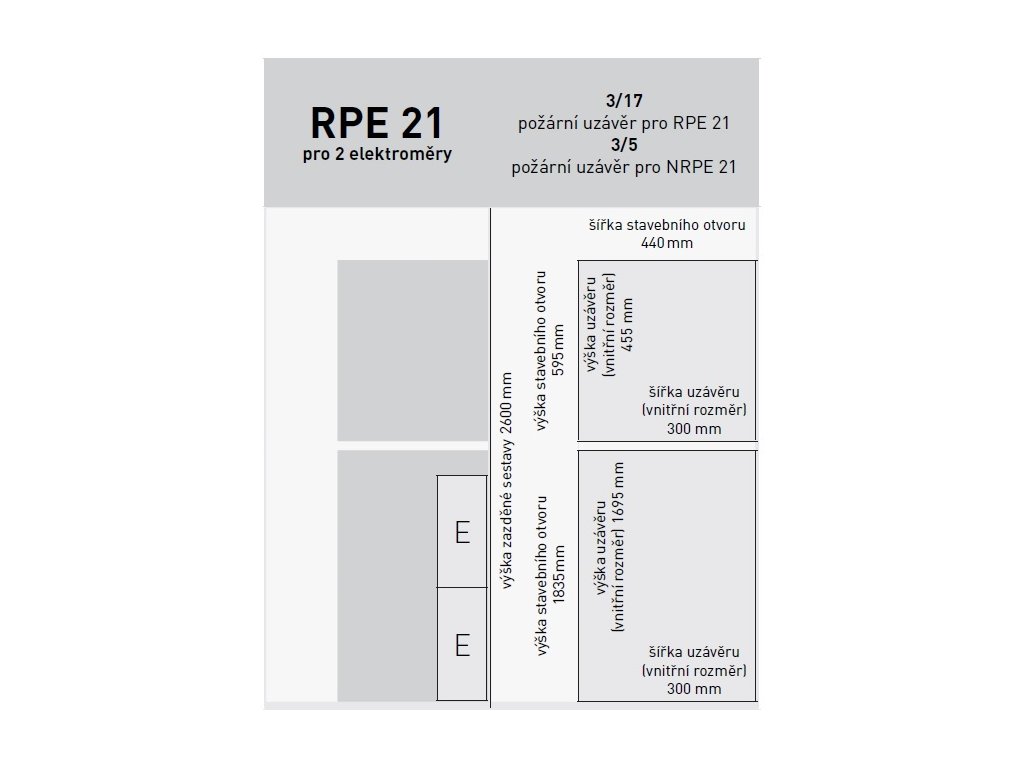

 Rozměry elektroměrové rozvodnice RPE s požární odolností EI-S 30 (45)



Důležité pro projektování a montáž jsou rozměry stavebního otvoru pro rozvodnici. Rozvodnice v provedení s požární odolností EI-S 30 (45) DP1 musí být zazděné.
Hloubka stavebního otvoru pro rozvodnice s požární odolností EI-S 30 (45) DP1 je:
RPE minimálně 240 mm + další prostor pro vytrubkování a kabeláž





 Montáž elektroměrové rozvodnice RPE s požární odolností EI-S 30 (45)



Platí obecně závazné předpisy pro montáž a instalaci elektrických zařízení.

Dále musí být dodrženy zásady montáže požárních uzávěrů (viz. katalog Protipožární úprava výrobků a požární uzávěry):

  • Připravit stavební otvor přesných rozměrů
  • Osadit nosný rám roštu rozvodnice (tento je po osazení vzdálen 60 mm od povrchu zdiva, aby bylo možné dodržet správnou vzdálenost pro
    osazené přístroje od vnitřního prostoru dveří požárního uzávěru)
  • Ukotvit nosný rám roštu okenními šrouby 7,5 x 72 do zdiva
  • Provést montáž samotného přístrojového roštu včetně zapojení
  • Nanést vrstvu akrylátového tmelu PROMASEAL Mastic® v kartuši po celém vnějším obvodě požárního uzávěru (pro vyplnění vzniklé spáry
    mezi zdivem a uzávěrem EI-S)
  • Osadit požární uzávěr (obvodový rámeček lícuje s povrchem zdiva) a ustavit za pomocí vodováhy
  • Ukotvit požární uzávěr pomocí okenních šroubů 7,5 x 112

Po usazení spodní skříně RPE se vyzdí (jestli není stavebně připraven) překlad tloušťky minimálně 100 mm

  • Stejným způsobem se osadí i vrchní skříň NRPE.
  • Případnou vzniklou mezeru mezi stropem a nadstavbou je nutné dozdít (možno použít pórobetonové tvárnice).

Pro montáž rozvodnic s nadstavbou v protipožární úpravě EI-S platí, že se jedná o osazení dvou rozvodnic nad sebou. Je nutné dodržet požadavek
překladu o tloušťce minimálně 100 mm mezi spodní a vrchní skříni.

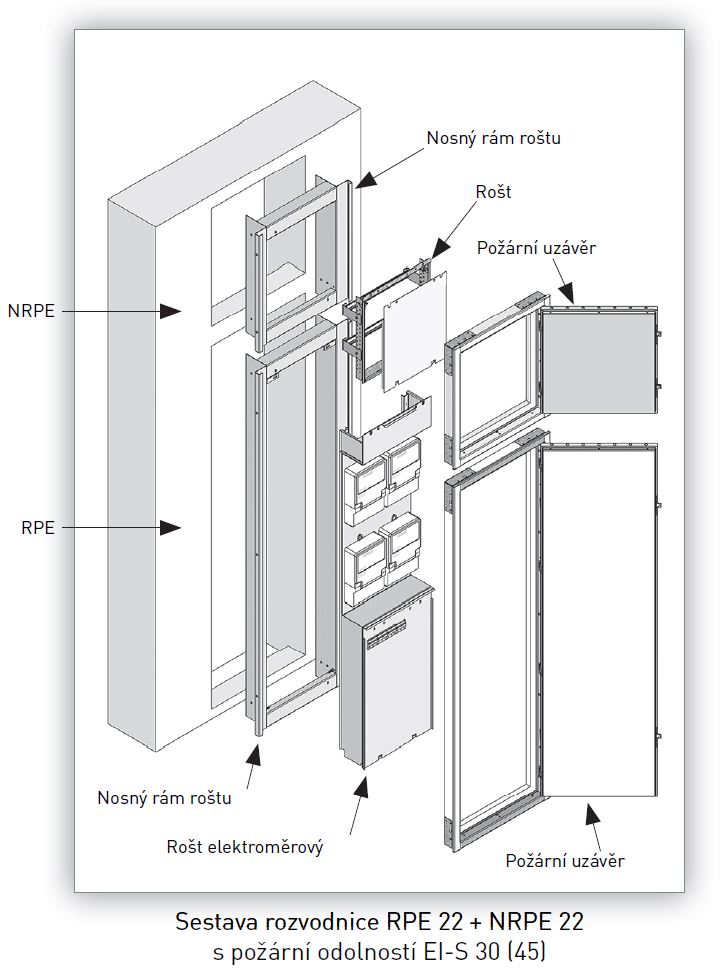

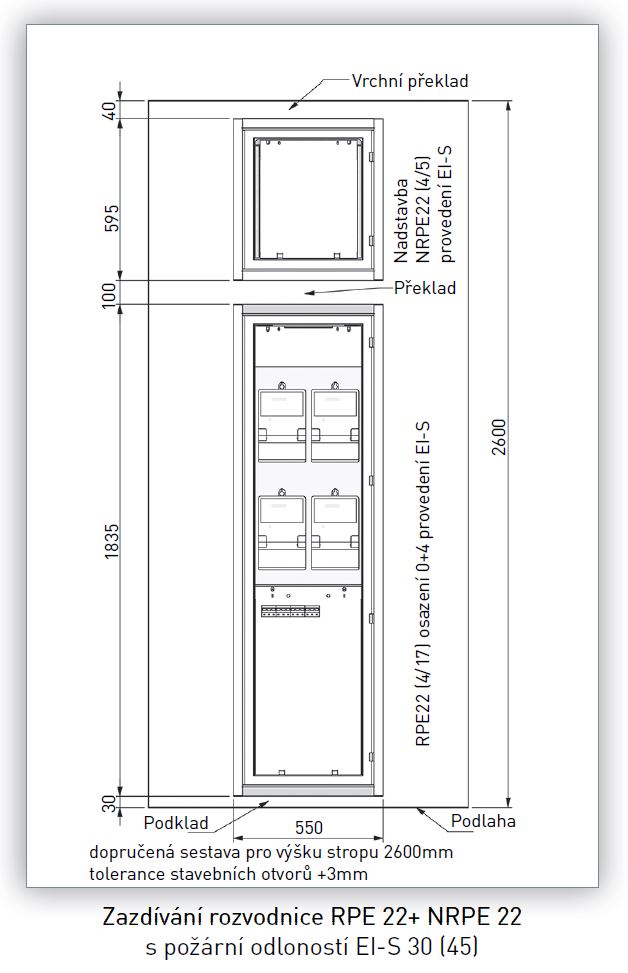

 Sestava rozvodnice RPE, zazdívání

 zazdivani RPE-3  zazdivani RPE-4
