Elektroměrové rozvodnice PEJ



 Základní informace



Jsou to nástěnná elektrorozvodná jádra z ocelového plechu určena pro opravy panelových domů.

Slouží k:

  • měření spotřeby elektrické energie (jsou připravena pro osazení jednofázovými nebo třífázovými elektroměry)
  • umístění instalačních krabic a přístrojů k ovládání společných prostor domů (vkládací konstrukce rozvodnice PEJ)

! Rozvodnice typu PEJ není možné dodat v protipožární úpravě !

V případě potřeby provést rekonstrukci starých již instalovaných rozvodnic PEJ doporučujeme použít rozvodnice RPE s příslušnou nadstavbou,
případně BL (BP) RPE s příslušnou nadstavbou. Rozvodnice typu RPE dodáváme i v provedení s protipožární úpravou.


Jednodílná skříň rozvodnic PEJ má dvoje dveře (opatřené zámky na trnový klíč):
Pod spodními dveřmi se nachází:

  • stoupací svorkovnice pro odbočení nepřerušovaného hlavního domovního stoupacího vedení do průřezu 95 mm2 CuAl
  • nosný panel (rošt) pro montáž elektroměrů
  • jistící prvky pro elektroměry

Pod horními dveřmi a krycím panelem se nachází:

  • řadové svorkovnice pro připojení elektroměrových obvodů
  • instalační krabice pro odbočení sdělovacích zařízení
  • může zde být také vkládací konstrukce pro společnou spotřebu domu, nebo pro ovládání ventilátorů, popř. vkládací konstrukce s volitelnou
    přístrojovou náplní

Na příčce mezi horními a dolními dveřmi jsou osazeny:

  • zvonková tlačítka
  • spínač schodišťového osvětlení
    Odlišnosti od typového výrobku za příplatek.

Na nosné konstrukce jader jsou osazeny následující prvky:

  • trubky
  • krabice
  • svorkovnice

Na horním okraji nerozebíratelné konstrukce je:

  • posuvný plech (k vyrovnání rozdílů světlých výšek podlaží, který po odmontování usnadňuje spojování trubek a protahování kabelů mezi
    podlažími)
    Odlišnosti od typového výrobku za příplatek.

Rozvodnice jsou upraveny pro zaplombování dle požadavků jednotlivých energetických společností.
Trubkování a náplň horní části skříně realizujeme jako příslušenství podle objednávky zákazníka.

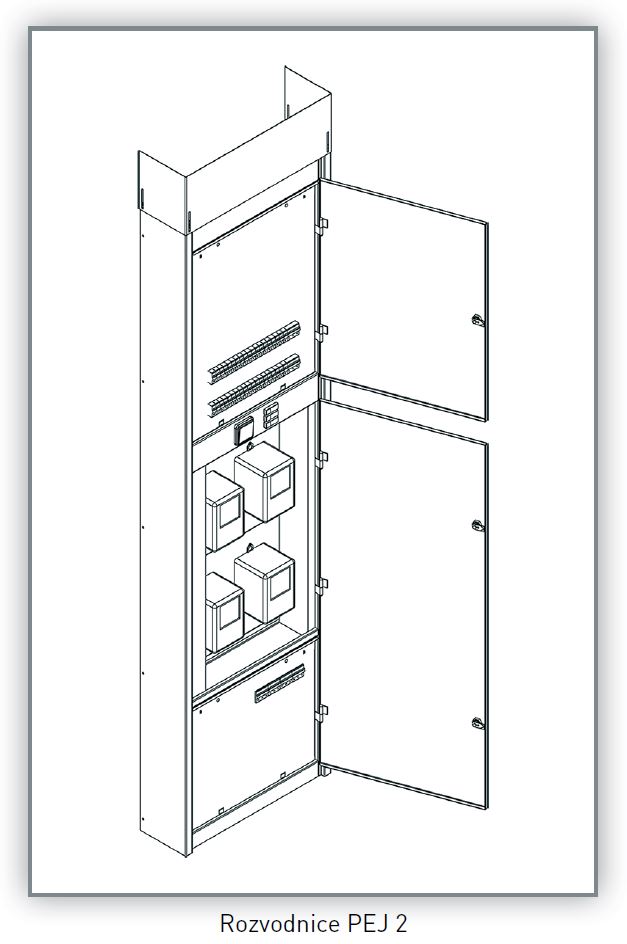

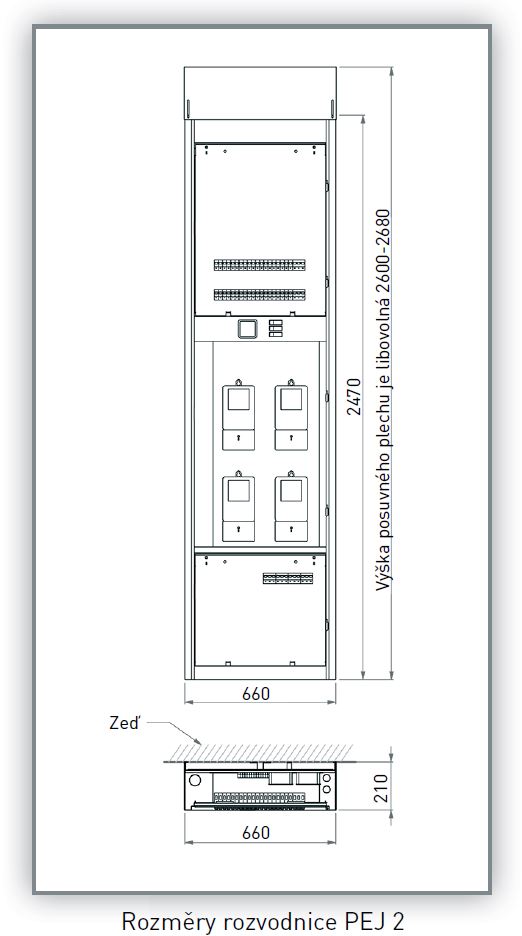

PEJ2 rozmery PEJ2
PEJ1
od 8 556 Kč

pro 3 elektroměry.   Cena (základní skříň) je pouze orientační, bez osazení přístroji. Pro konkrétní nabídku kontaktujte naše obchodní oddělení.

156/PEJ2

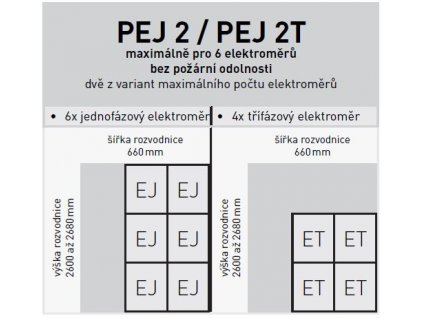

PEJ2T
od 10 436 Kč

pro 6 elektroměrů.   Cena (základní skříň) je pouze orientační, bez osazení přístroji. Pro konkrétní nabídku kontaktujte naše obchodní oddělení.

159/PEJ3

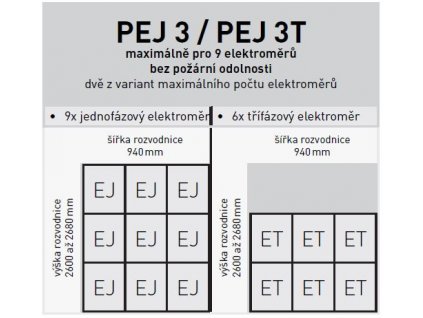

PEJ3
od 12 660 Kč

pro 9 elektroměrů.   Cena (základní skříň) je pouze orientační, bez osazení přístroji. Pro konkrétní nabídku kontaktujte naše obchodní oddělení.

162/PEJ3
3 položek celkem


 Trubkování a instalační krabice



Název

Trubka FML 20

Trubka FML 32

Trubka FML 50

Krabice instalační KO 100

Krabice instalační KO 68

PEJ 1

-

2 x

1 x

2 x

-

PEJ 1T

5 x

4 x

1 x

2 x

3 x

PEJ 2

-

2 x

1 x

2 x

-

PEJ 2T

5 x

4 x

1 x

2 x

3 x

PEJ 3

-

4 x

2 x

4 x

-

PEJ 3T

8 x

3 x

2 x

2 x

6 x





Druh vedení

PEJ 1 / PEJ 1T

PEJ 2 / PEJ 2T

PEJ 3 / PEJ 3T

Velikost trubky

Typ krabice nebo svorkovnice

Velikost trubky

Typ krabice nebo svorkovnice

Velikost trubky

Typ krabice nebo svorkovnice

Hlavní domovní

50

-

50

-

1 x 50

-

Domácí telefon

32

KO 100

32

KO 100

2 x 32

KO 100

Státní telefon

32

KO 100

32

KO 100

2 x 32

KO 100

Nespecifikován

-

-

-

-

-

2 x KO 100





 Montáž



Při montáži rozvodnic musí být dodrženy obecně platné předpisy pro montáž a instalaci elektrických zařízení:
Střed okénka spodního elektroměru musí být ve výšce minimálně 700 mm od podlahy





 Technické údaje



  • Krytí rozvodnice: IP 40 / 20
  • Jmenovité napětí: AC 230/400 V
  • Maximální proud odbočky elektroměru: do 63 A
  • Jistič osazený před jednofázovým elektroměrem: hodnoty 25 A (standardní osazení, dle požadavku zákazníka je možné použit jistič do 63 A)
  • Jistič osazený před třífázovým elektroměrem: hodnoty 25 A (standardní osazení, dle požadavku zákazníka je možné použit jistič do 63 A)
  • Způsob ochrany před nebezpečným dotykem: samočinným odpojením od zdroje (ČSN 33 20 00 – 4 – 41 – ed. 2 čl. 411). Jiný způsob ochrany
    je nutné uvést v objednávce

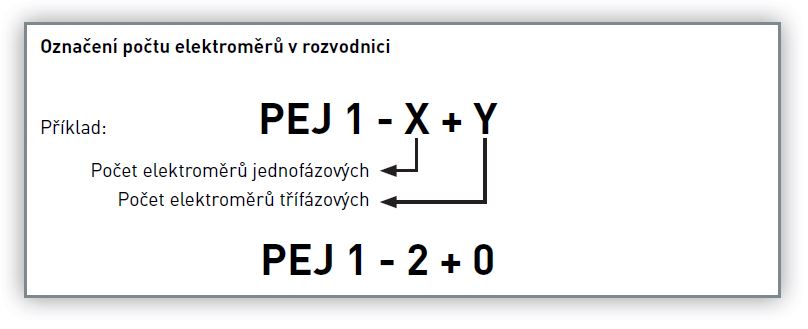

objednavka PEJ
