PA rozvodnice



 Základní informace



Jsou oceloplechové skříně určené pro jištění a ovládání elektrických obvodů v budovách

Rozvodnice typu PA dodáváme i v protipožární úpravě.

Je možné je instalovat na povrch, nebo pod omítku. V provedení s požární odolností EI-S je nutná instalace pod omítku.

 Podle vnitřního uspořádání skříně rozlišujeme dva typy rozvodnic PA:

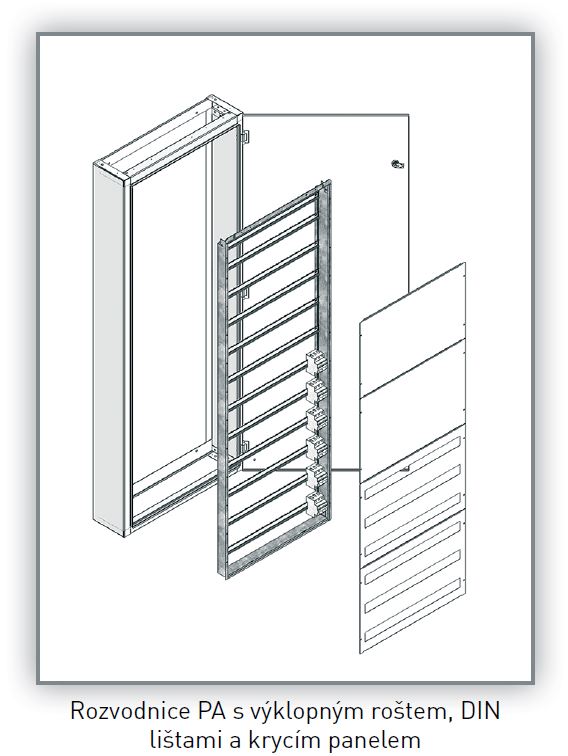

  • Rozvodnice PA s výklopným roštem, DIN lištami a s krycím panelem

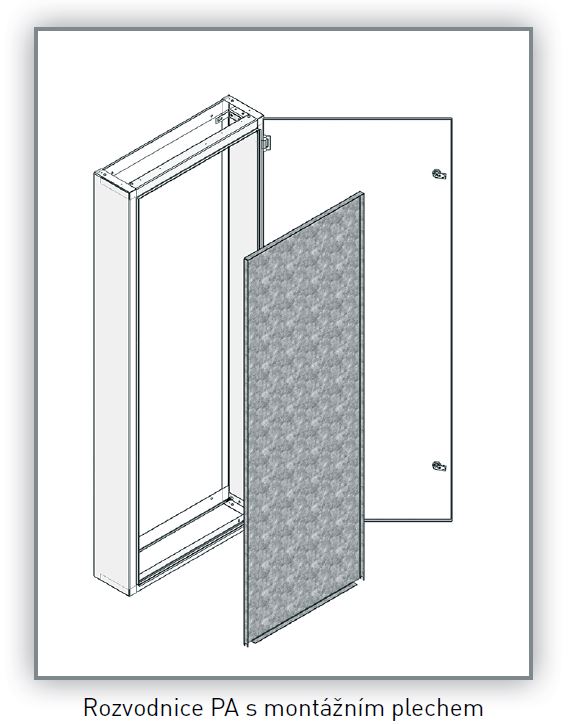

  • Rozvodnice PA s montážním plechem

Pro skříně PA s montážním plechem platí:

  • u skříně hloubky 200 mm je použitelná hloubka pro přístroje osazené na montážním plechu jenom 160 mm
  • u skříně hloubky 300 mm je použitelná hloubka pro přístroje osazené na montážním plechu jenom 260 mm
PA montazni plech PA výklopný rošt





Druh protipožární úpravy

Sestava výrobku



Oceloplechová skříň PA

Nosný rám roštu

Výklopný rošt + DIN + krycí panel nebo montážní panel

Dveře

Typ dveří

Rozvodnice PA

Bez protipožární úpravy

+

-

+

+

klasické

EW

+

-

+

+

S úpravou EW

EI-S

  - *

+

+

+

Požární uzávěr

ELROZ

* Funkci skříně PA v protipožární úpravě EI-S plní zazděný požární uzávěr ELROZ s nosným rámem roštu

PA Bez
od 1 924 Kč

pro 1 až 10 DIN lišt.   Cena (základní skříň) je pouze orientační, bez osazení přístroji. Pro konkrétní nabídku kontaktujte naše obchodní oddělení.

183/PA
PA EI S
od 9 249 Kč

pro 1 až 10 DIN lišt.   Cena (základní skříň) je pouze orientační, bez osazení přístroji. Pro konkrétní nabídku kontaktujte naše obchodní oddělení.

192/PA
PA EW
od 2 365 Kč

pro 1 až 10 DIN lišt.   Cena (základní skříň) je pouze orientační, bez osazení přístroji. Pro konkrétní nabídku kontaktujte naše obchodní oddělení.

189/PA
3 položek celkem


 Tabulky rozvodnic PA



V tabulkách je uveden kompletní sortiment rozvodnic PA hloubky skříně 200 mm. Hloubku udává poslední číslo v názvu rozvodnice (PA 6/6/2, „2„ znamená hloubku skříně 200 mm).

Parametry uvedené v tabulkách platí také pro rozvodnice PA hloubky 300 mm. Mění se jen poslední číslo v názvu rozvodnice (PA 6/6/3, „3„ znamená hloubku skříně 300 mm).



 Technické údaje

  • Krytí rozvodnice: IP 43 / 20
  • Použití do: 250 A


 Údaje pro objednávku

  • Typ rozvodnice
  • Provedení rozvodnice (Rozvodnice PA s výklopným roštem, DIN lištami a krycím panelem, nebo PA s montážním plechem)
  • Maximální hloubku potřebnou pro přístroje
  • Požadavek na druh požární odolnosti (EW 30, EW 60, EI-S 30, EI-S 45)
  • Průřez vstupního vedení
  • Krytí rozvodnice, když jsou požadovány jiné parametry, než nabízíme ( náš standard je IP 43 / 20 )
  • V případě rozvodnice s protipožární úpravou přesnou adresu místa instalace rozvodnice
