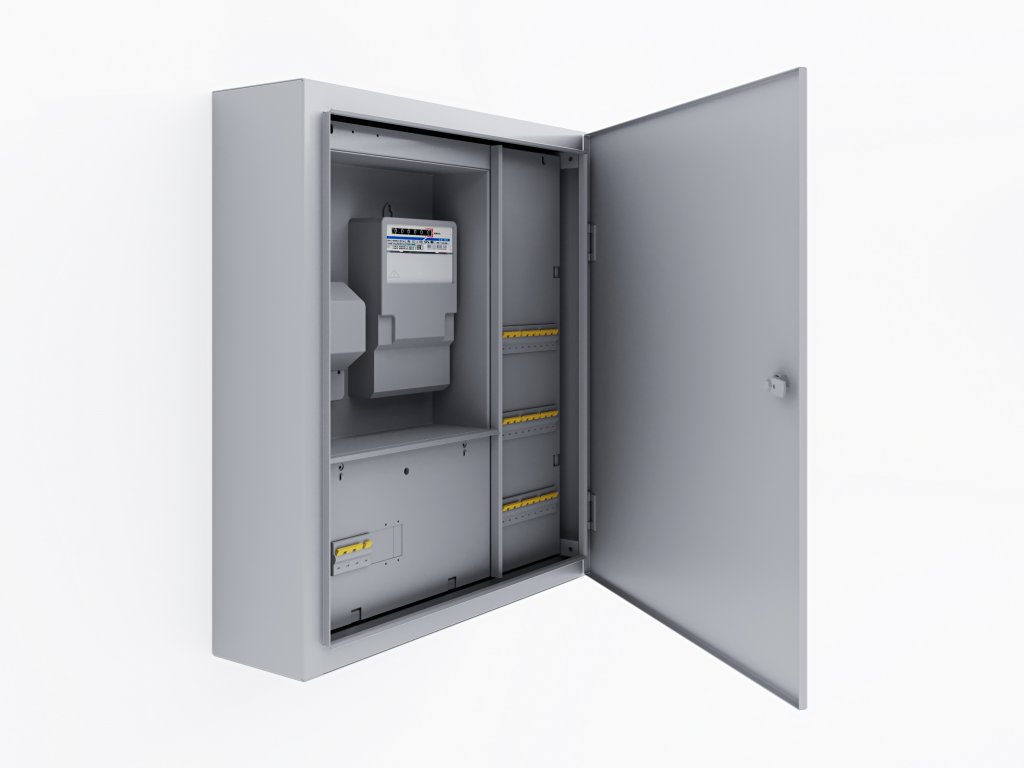

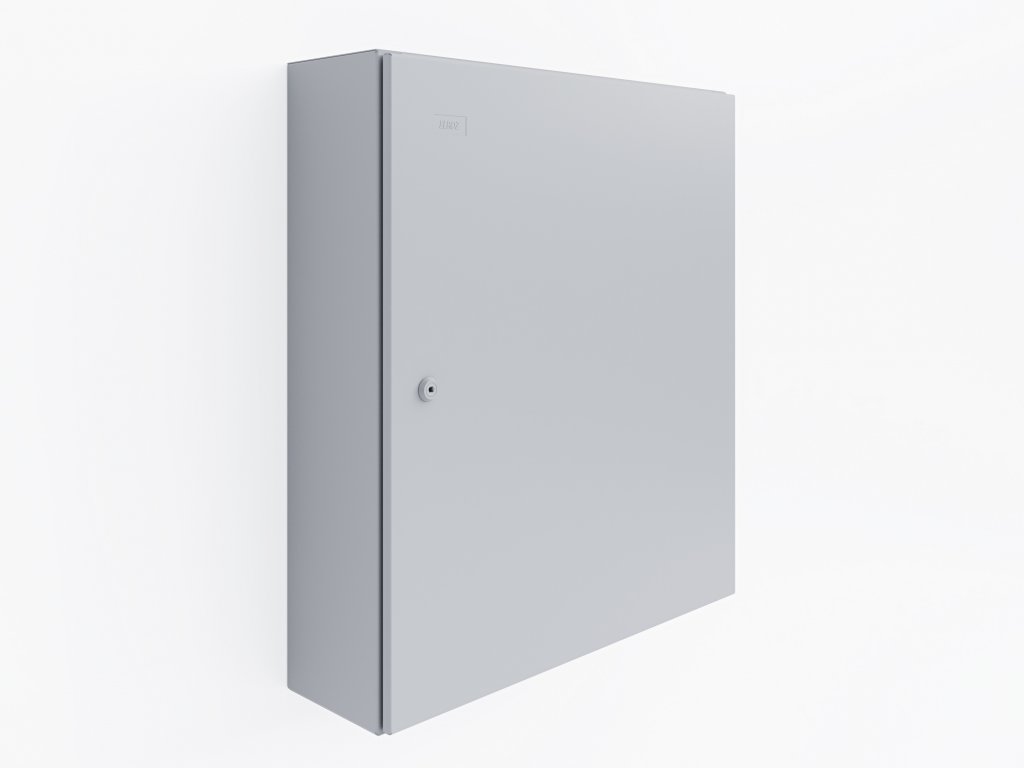

RE 21M-V-FVE bez požární odolnosti
pro 2 měření + 3 DIN lišty až 27M.
Cena (základní skříň) je pouze orientační, bez osazení přístroji. Pro konkrétní nabídku kontaktujte naše obchodní oddělení.
Kategorie: | Rozvodnice pro fotovoltaiku FVE |
---|
- Elektroměrová rozvodnice pro 2 měření + 27M podružná část ČEZ/EG.D/PRE.
- Povrchové i zapuštěné provedení.
- V provedení hlavního jištění 16 - 80 A.
- Osazeno vypínacím prvkem pro FVE.
- K dispozici i ve variantě Galva + stříška.
- Kompletně osazena a zapojena.

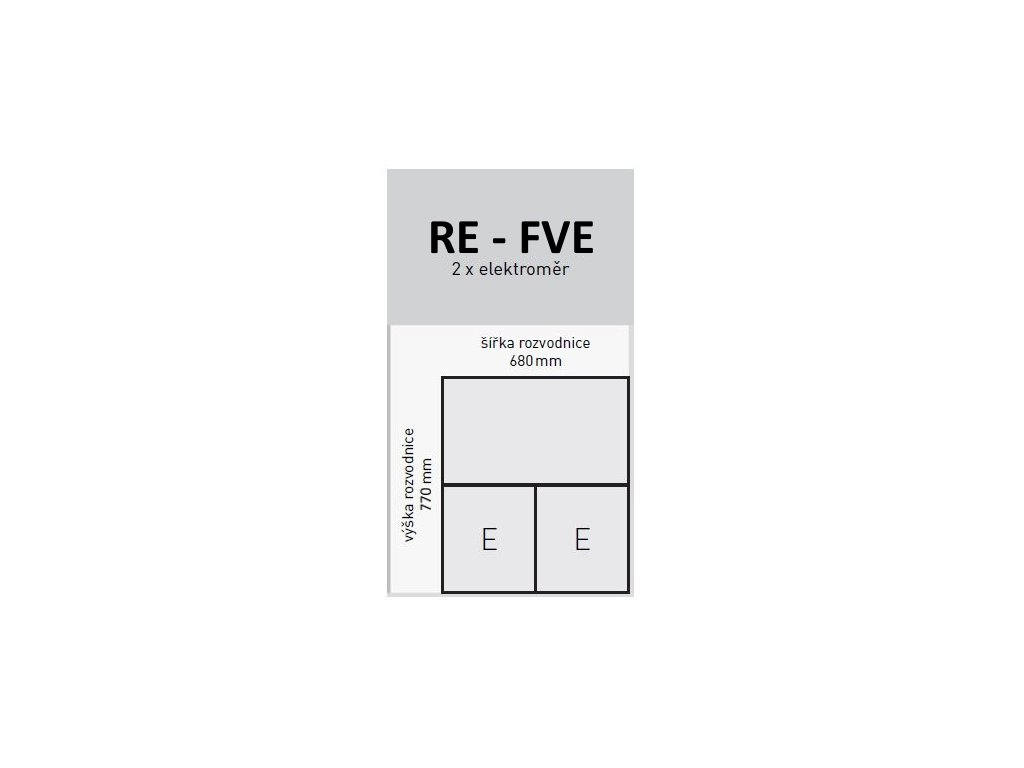

Rozměry elektroměrové rozvodnice RE 21M-V-FVE bez požární odolnosti |
Důležité pro projektování a montáž rozvodnic jsou samotné rozměry rozvodnice uvedené v tabulce. Rozvodnice jsou určené buď na povrch, nebo k zazdění. Hloubka rozvodnic je 200 mm.
Montáž elektroměrové rozvodnice RE 21M-V-FVE bez požární odolnosti |
Při montáži rozvodnic musí být dodrženy obecně platné předpisy pro montáž a instalací elektrických zařízení:
- Rozvodnice se montují v takové výši, aby střed okénka elektroměru byl ve výšce 700 – 1 700 mm od podlahy
- Je nutné dodržet doporučené hloubky otvorů pro instalaci zazděných rozvodnic
Instalace:
- Navrtat otvory ve zdivu podle montážních otvorů v zadní části skříně rozvodnice
- Rozvodnici umístit ke zdi souměrně s předvrtanými otvory ve zdi
- Do montážních otvorů zasunout ocelové kotvy a za pomocí nářadí je zašroubovat
- Provést montáž kabeláže a poté montáž samotných roštů do osazených skříní
