NER s požární odolností EW 30

pro 1 - 9 elektroměrů.



Cena (základní skříň) je pouze orientační, bez osazení přístroji. Pro konkrétní nabídku kontaktujte naše obchodní oddělení.

NER EW 30
Zvolená varianta není k dispozici. Reset vybraných parametrů.
5 458 Kč 7 955 Kč 12 433 Kč 5 947 Kč 8 692 Kč 13 504 Kč 6 562 Kč 9 168 Kč 14 467 Kč od 5 458 Kč
Dopřejte svému domu český originál
Dopřejte svému domu český originál
Nakupujete přímo u výrobce
Nakupujete přímo u výrobce
Navrhneme řešení
Navrhneme řešení
Tradice výroby z kovu od roku 1960
Tradice výroby z kovu započala v Plesné v roce 1960

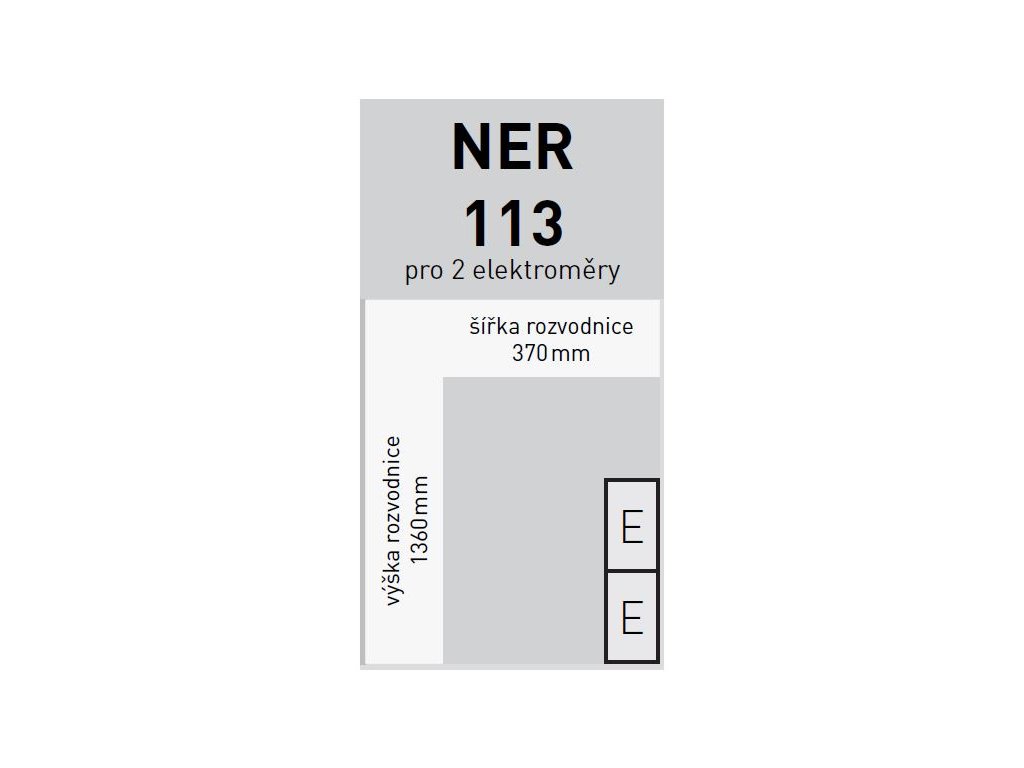

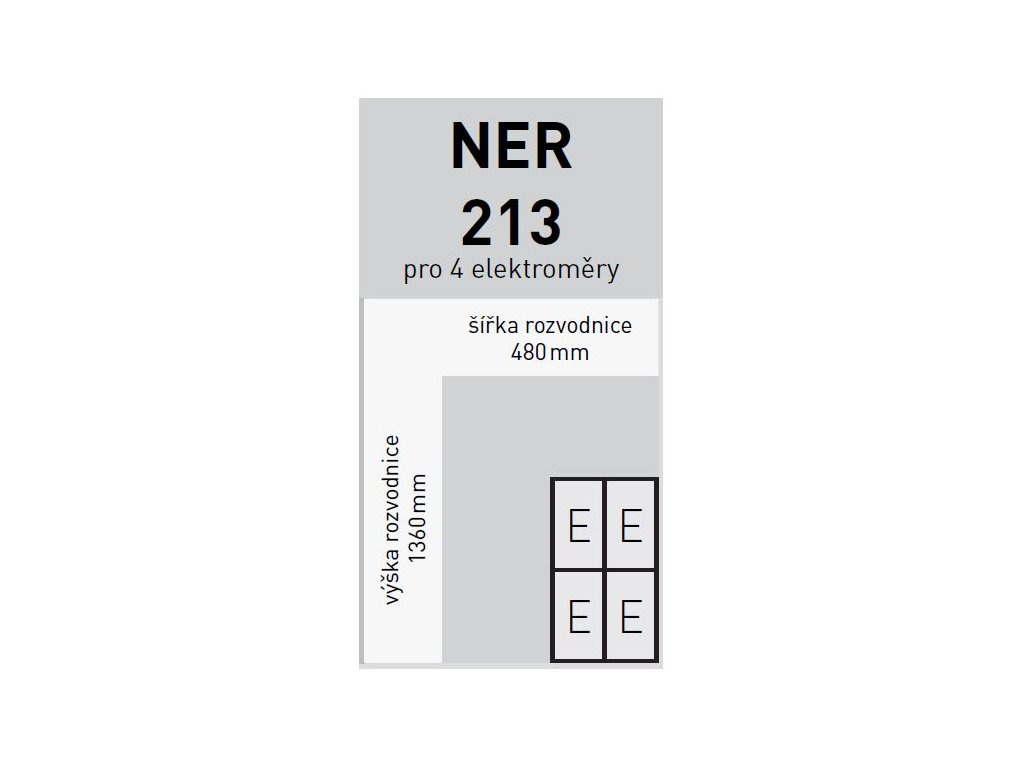

 Rozměry elektroměrové rozvodnice NER s požární odolností EW 30



Důležité pro projektování a montáž rozvodnic jsou samotné rozměry rozvodnice uvedené v tabulce. Rozvodnice jsou určené buď na povrch, nebo k zazdění.
Hloubka rozvodnic je 200 mm, hloubka otvoru pro instalaci zazděné rozvodnice musí být 200mm + prostor pro kabeláž (minimálně 230 mm).





 Montáž elektroměrové rozvodnice NER s požární odolností EW 30



Při montáži rozvodnic musí být dodrženy obecně platné předpisy pro montáž a instalaci elektrických zařízení:

  • Vzdálenost spodní hrany rozvodnic od podlahy musí být minimálně 200 mm, nebo:
  • Střed okénka spodního elektroměru musí být ve výšce minimálně 700 mm od podlahy
  • Hloubka otvoru pro instalaci zazděné rozvodnice musí být minimálně 200mm + prostor pro kabeláž (minimálně 230 mm)

Instalace:

  • Navrtat otvory ve zdivu podle montážních otvorů v zadní části skříně rozvodnice
  • Rozvodnici umístit ke zdi souměrně s předvrtanými otvory ve zdi
  • Do montážních otvorů zasunout ocelové kotvy a za pomocí nářadí je zašroubovat
  • Provést montáž kabeláže a poté montáž samotných roštů do osazených skříní
